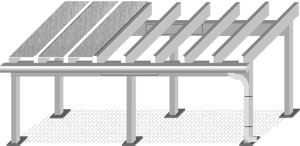

Wir bieten ein komplettes
Aluminium-Unterkonstruktionssystem. Vorteile:
- Wartungsarm
- Das
System ist pulverbeschichtet. Standardfarbton: weiß RAL 9016. Jede andere
RAL-Farbe und DB Eisenglimmertöne sind gegen Aufpreis lieferbar. Nie wieder streichen!
- Alle Teile passen perfekt zusammen
- Die fertige Konstruktion wirkt durch die hohe Passgenauigkeit "wie aus
einem Guß" |
![](../images/kupro/anwendungc.gif)
|
![](../images/kupro/anwendungb.gif) |
![](../images/kupro/anwendunga.gif) |
![](../images/kupro/PICT1838.JPG) |

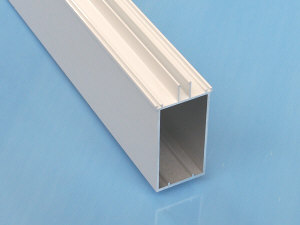

Alu-Trägerhohlprofil
Für
Steg-3-fach und Fachwerkplatten in 16 u. 25mm Dicke oder für eine Eindeckung
mit VSG ab 6mm Dicke. Als Unterkonstruktion
anstelle von Leimbindern o. Stahlkonstruktion einsetzbar. Komplett mit
PVC-Klemmdeckel + TPE – Dichtung, grau oder Aluminium-Oberprofil.
Freitragend ohne Stahlrohreinlage bis 4,40m (je nach Feldbreite)
Freitragend mit Stahlr. 100/50/4 bis 6,30m (je nach Feldbreite)
Abmessung: 4000 + 5000 u. 7000 mm
Alle Angaben basieren auf
einer maximalen Schneelast von 75kg/m². Statische Berechnung
vorhanden! |
![](../images/kupro/PICT1798.JPG) |

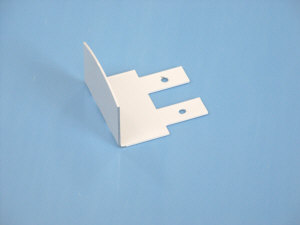

Abschlußwinkel für das
Trägerhohlprofil |
![](../images/kupro/PICT1810.JPG) |

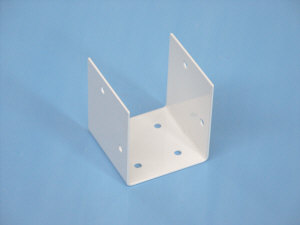

U-Profil
Zum Befestigen des
Trägerhohlprofils auf dem Querträger |
![](../images/kupro/PICT1831.JPG) |

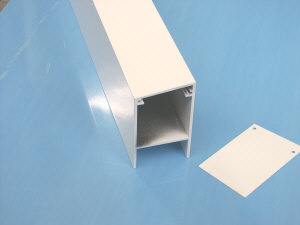

Alu - Querträger 150, weiß RAL
9016
aufsetzbar auf Pfosten, s. Pos. 3
freitragend ohne Stahleinlage
Pfosten/Pfosten bis 5,00 m (je nach Dachtiefe)
Abmessung: 4070mm, 5070mm, 6070mm, 7070mm
Mittels eines Verbinders sind alle Dachbreiten realisierbar!
Endkappe |
![](../images/kupro/pfosten_neu.jpg) |

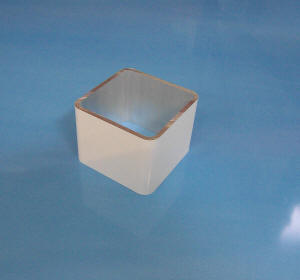

Alu - Pfosten 80, weiß RAL
9016
Für Alu-Querträger mit und ohne Fuß verwendbar
Abmessung: 80/80 x 4 Länge: 3000 + 6000 mm |
![](../images/kupro/Edelstahl-Fuss.jpg) |

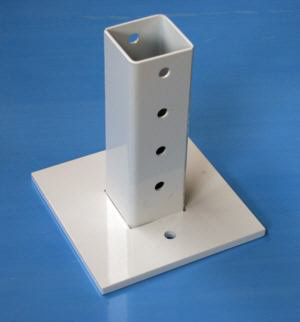

Stahl - Fuß, weiß RAL 9016
zur Aufnahme des Alu-Pfosten Pos. 4
incl. zweier Bohrungen d=14 mm |
![](../images/kupro/rinne_neu.jpg) |

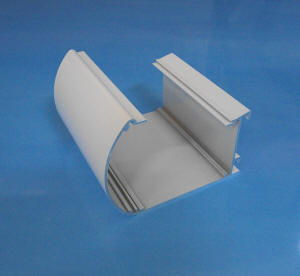

Alu – Regenrinnenprofil, weiß
RAL 9016
Abmessung:
K2000: 6000 mm
KuPro: 4100mm, 5100mm, 6100mm, 7100mm
Mittels eines Verbinders ist jede gewünschte Länge möglich. |
![](../images/kupro/PICT1801.JPG) |

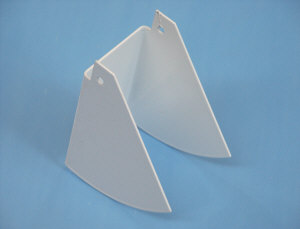

Edelstahl - Adapter, weiß RAL
9016
Zum
Anschluß für Trägerhohlprofile 99
an Alu-Regenrinnenprofil,
Bedarf: 1 Adapter pro Trägerprofil |
![](../images/kupro/PICT1827.JPG) |

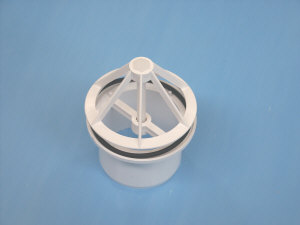

PVC - Schraubstutzen, weiß
(für Alu – Regenrinne) RG 75 |
![](../images/kupro/PICT1826.JPG) |

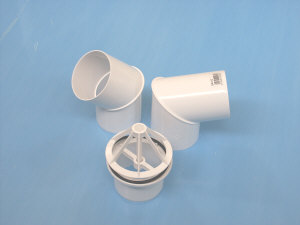

PVC – Fallrohr, weiß RG75 / 2,5 m
PVC – Rohrbogen, weiß RG75 / 45°
PVC – Rohrbogen, weiß RG75 / 87°
PVC – Rohrmuffe, weiß RG75 |
![](../images/kupro/PICT1830.JPG) |

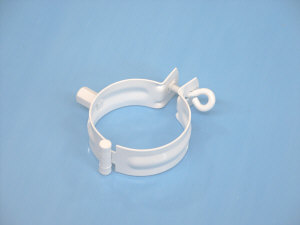

PVC – Rohrschelle, weiß RG75 m. Grundplatte
PVC – Rohrschelle, weiß RG75 m. Ringschraube |
